一、首先要了解201不銹鋼的熔點為1200度左右,這是必需要控制的,
二、評估不銹鋼是否需要退火,常用的方法是測試表面硬度,例如2B表面的201退火后硬度為HV205左右,而不退火的狀態下硬度一般在HV270左右.如果201表面硬度過高,將會造成加工困難（特別是壓延加工）、板型不良等,影響產品的成型性能,
不銹鋼退火的作用主要有：1、消除組織內部缺陷；2、細化組織,降低材料表面硬度,便于后續加工，減輕不銹鋼經加工后的冷作硬化效應.

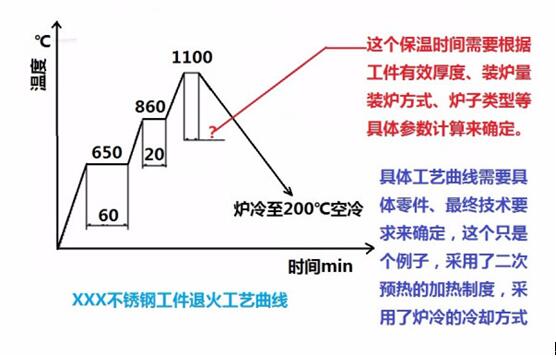

三、201不銹鋼中退工藝圖參照如下:
作者： admin 發布時間：2020-01-31 22:42 查看次數：
電話 0757－23326889
傳真 0757－23326889
Email：357458572@qq.com
地址：佛山市順德區陳村鎮紺村工業區
